平板載荷試験器平板載荷試験器
路盤、路床、地盤の支持力試験に
道路の平板載荷試験(JIS A 1215)
地盤の平板載荷試験(JGS 1521)
道路の平板載荷試験(JIS A 1215)
地盤の平板載荷試験(JGS 1521)
特徴
◆路盤・路床・地盤の支持力試験器です。
◆道路の平板載荷試験（JIS A 1215）
載荷板の両端二個所で沈下量を測る二点計測定式です。
◆地盤の平板載荷試験（JGS 1521）
載荷板の四個所の沈下量を測る四点計測定式です｡
◆道路の平板載荷試験（JIS A 1215）
載荷板の両端二個所で沈下量を測る二点計測定式です。
◆地盤の平板載荷試験（JGS 1521）
載荷板の四個所の沈下量を測る四点計測定式です｡

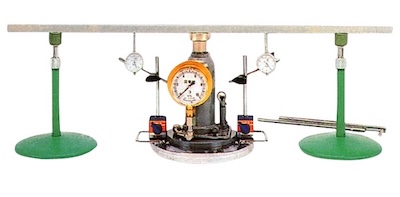

構成
| 載荷板 | 1 （直径300mm持手付、鋼鉄製、ジャッキ設置用刻み円付） |
|---|---|
| 油圧ジャッキ | 1 （容量100Kn 荷重計直径125mm） |
| 球座 | 1 |
| 支持台 | 2 |
| 支持棒 | 1組 （最大3ｍ） |
| ダイヤルゲージ | 2 （ダイヤルゲージによる二点計測式 1/100×20mm） 4 （ダイヤルゲージによる四点計測式 1/100×30mm） |
| ダイヤルゲージ取付金具 | 2 |
| 支持棒用携帯袋 | 1 |
| 格納箱 | 1 |
＊四点式は、一部部品の数が異なります。
カタログ資料
平板載荷試験器 レンタルカタログ (177KB)
