SVFB騒音・振動表示収録装置(セパーレートタイプ、表示・データ収録)
騒音・振動レベルの瞬時値を大型デジタル表示器に表示
リオン製の管理ソフトを使用して、データ収録・管理
リオン製の管理ソフトを使用して、データ収録・管理
特徴
◆騒音・振動レベルの瞬時値を１秒毎に大型のデジタル表示器で表示します。
◆リオン製の管理ソフトを使用して、データの収録・管理を行います。

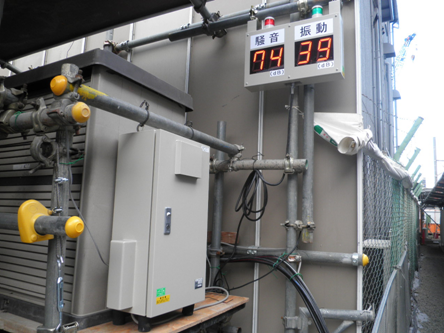

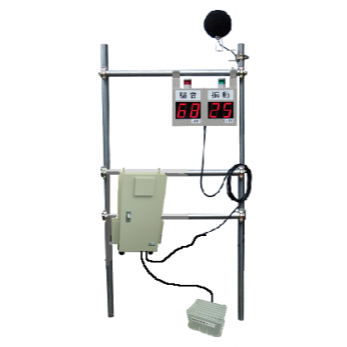

◆セパレートタイプで単管パイプに取り付けて設置します。収納ＢＯＸは、ワイヤー等で吊り下げる方法と地面に打ち込んだ単管に固定する方法があります。
表示部と収納ＢＯＸは最大５ｍまで離して設置できます。
◆全天候型で屋外に設置できます。
◆規制値（騒音：85ｄB、振動：75ｄB ）を超えると回転灯が点灯します。
◆装置内の温度が35℃以上になると自動的に内部換気ファンが動作します。
◆リオン製の管理ソフトを使用して、データの収録・管理を行います。
◆セパレートタイプで単管パイプに取り付けて設置します。収納ＢＯＸは、ワイヤー等で吊り下げる方法と地面に打ち込んだ単管に固定する方法があります。
表示部と収納ＢＯＸは最大５ｍまで離して設置できます。
◆全天候型で屋外に設置できます。
◆規制値（騒音：85ｄB、振動：75ｄB ）を超えると回転灯が点灯します。
◆装置内の温度が35℃以上になると自動的に内部換気ファンが動作します。
仕様
| 使用機器 | 騒音計 NL-21 解析ソフト NL-21PA1 振動レベル計 VM-53A 解析ソフト VM-53PA1 |
|---|---|
| ＬＥＤ表示範囲 | 20～99dB 2桁表示（騒音計・振動レベル計ともに） |
| 補正特性 | 騒音計 A特性 振動レベル計 鉛直特性 |
| 回転灯警報出力 | 騒音または振動が規制値を超えると回転灯が動作します。 規制値以下になると、10秒後に回転灯は停止します。 継続して規制値を越えていれば、その間動作しています。 |
| 回転灯警報色 | 騒音（赤色）、振動（緑色） |
| 表示周期 | 1回/1秒 |
| 表示器 | 高輝度 赤色ＬＥＤ、文字高さ98mm |
| 電源 | AC100V、25VA |
| 使用温湿度範囲 | 0～45℃、0～85％RH以下 【表示器】 |
| 保存温湿度範囲 | -10～55℃、0～85％RH以下 【表示器】 |
| 大きさ・重さ | 表示器 約450(W)×95(D)×406(H) mm 約6.2kg 収納BOX 約400(W)×190(D)×670(H)mm 約13.2kg ピックアップカバー 約370(W)×260(D)×220(H) mm 約0.6kg |
| 付属品 | 表示器、収納ＢＯＸ（騒音計、振動レベル計組み込み済み）、マイクロホンケーブル5ｍ、全天候型風防、単管パイプ用風防取付金具、ピックアップケーブル3ｍ、ピックアップカバー、表示装置接続ケーブル5ｍ、管理ソフト（NL-21PA1、VM-53PA1）、取扱説明書 |

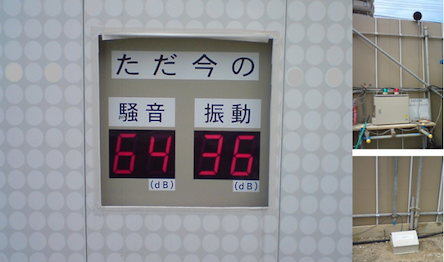

現場設置例
表示部は万能塀をくりぬき、透明のアクリル板越しに開示します。測定対象となる民家との敷地境界線（工事区域内側）の万能塀上方にマイクを、地面にピックアップを設置します。
カタログ資料
騒音振動表示装置ＳＶＦＢ レンタルカタログ (129KB)
