DPG100アンカーテスター
手軽にアンカー設計強度の確認試験が行えます。
最大測定荷重は100kNです。
最大測定荷重は100kNです。
特徴
◆手軽にアンカー設計強度の確認試験
取付、操作ともに簡単に引抜試験を行えます。アンカー施工者・設計事務所・建設作業者・施主の方々にとって手軽な試験で大きな安心を得られる小型試験機です。最大測定荷重は100kNです。
◆非破壊にて耐力確認できるので保守点検に最適です。
◆小型・軽量なので、高所作業や天井・壁・床面の検査が１人でできます。壁際から60mm以上離れた位置にアンカーボルトがあれば試験可能です。
◆機材一式がケースにコンパクト収納され、軽量で持ち運びにも便利です。
◆デジタル表示で、読取も簡単です。
◆常に一定の精度の高い測定結果が得られます。
◆アンカーの変位の簡易測定も同時に可能です。
取付、操作ともに簡単に引抜試験を行えます。アンカー施工者・設計事務所・建設作業者・施主の方々にとって手軽な試験で大きな安心を得られる小型試験機です。最大測定荷重は100kNです。
◆非破壊にて耐力確認できるので保守点検に最適です。
◆小型・軽量なので、高所作業や天井・壁・床面の検査が１人でできます。壁際から60mm以上離れた位置にアンカーボルトがあれば試験可能です。
◆機材一式がケースにコンパクト収納され、軽量で持ち運びにも便利です。
◆デジタル表示で、読取も簡単です。
◆常に一定の精度の高い測定結果が得られます。
◆アンカーの変位の簡易測定も同時に可能です。
仕様
| 測定範囲 | 0～100kN（最小表示 0.1kN） |
|---|---|
| 対象アンカー | M6、M8、M10、M12、M16、M20、M24 ボルト突出長 M6～M20：30mm以上、M24：80mm以上 母材表面が平坦な場合 ※M18、M22、インチネジ、異形鉄筋(Ｄ筋)は対象外です。 |
| ナット幅 | 36mm |
| 測定誤差 | ±1.0 kN |
| 傾斜補正範囲 | ±2.5度 |
| 使用温度範囲 | -5℃～60℃ |
| 大きさ・重さ | 本体 約110(W)×190(D)×62(H)mm 約3kg （ケース込み標準セット 約10Kg） |
| 電源 | 9Vアルカリ電池×1本 【電池寿命】実働約50時間 |
| 付属品 | ケース、アダプターナット（ M6、M8、M10、M12、M16、M20）、ナット（M24）、全ネジボルト（M6、M8、M10）各3、全ネジボルト（M12、M16、M20、M24）各1、スペーサー、中間スペーサー、リングレンチ（32×36）、取扱説明書 |
ケース

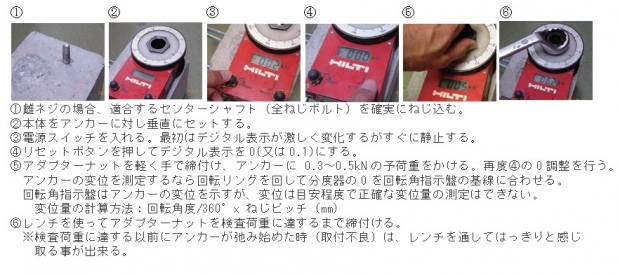

試験手順
カタログ資料
アンカーアテスターDPG-100 レンタルカタログ (229KB)
