AT-200アンカーボルト引張荷重確認試験機
NETIS KT-170007-VE
アンカーボルトの荷重・変位を同時に測定・記録
最大荷重200kNまで測定可能
最大荷重200kNまで測定可能
特徴
◆最大荷重２００ｋＮまで測定できます。
◆直径３４.５mmの大口径センターホールで、オプションのＤ筋チャックを使用すれば、異形鉄筋Ｄ２５まで試験できます。
◆デジタル表示で荷重と変位を同時に測定・保存できます。保存したデータは付属のソフトでパソコンに取り込み、報告書作成が行えます。
◆アルミシリンダーの採用で、本体重量11kgに軽減され、ワンタッチカプラーで油圧ホースも簡単に接続できます。
◆バックライト機能で数字がくっきり見え、デジカメでの記録用撮影も安心です。
◆国土交通省 新技術情報システム
ＮＥＴＩＳ登録 No.ＫＴ－１７０００７－ＶＥ
◆オプション
・Ｄ筋チャック
・プリンタ
◆直径３４.５mmの大口径センターホールで、オプションのＤ筋チャックを使用すれば、異形鉄筋Ｄ２５まで試験できます。
◆デジタル表示で荷重と変位を同時に測定・保存できます。保存したデータは付属のソフトでパソコンに取り込み、報告書作成が行えます。
◆アルミシリンダーの採用で、本体重量11kgに軽減され、ワンタッチカプラーで油圧ホースも簡単に接続できます。
◆バックライト機能で数字がくっきり見え、デジカメでの記録用撮影も安心です。
◆国土交通省 新技術情報システム
ＮＥＴＩＳ登録 No.ＫＴ－１７０００７－ＶＥ
◆オプション
・Ｄ筋チャック
・プリンタ

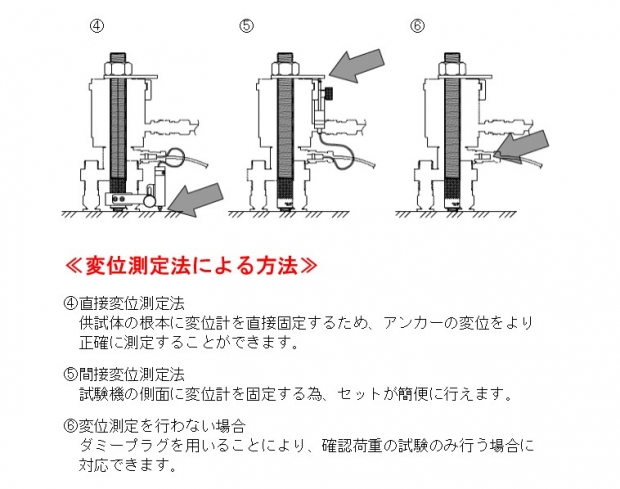

試験方法
仕様
| 荷重 | 最大荷重：200kN 測定範囲：0～200kN 最小表示値：0.1kN |
|---|---|
| 変位量 | 最大変位量：15mm 測定範囲：0～15mm 最小表示値：0.01mm |
| 対象アンカー | M16～M24、W5/8～W1 異形鉄筋 D10～D25 （D筋チャック使用時） ※供試体とカップリングのはめあい長さは、最低でもアンカーのネジ径以上の長さが必要です。 |
| 傾斜補正範囲 | ±5度 |
| 荷重・変位精度 | 非直線性：±1.5％F.S±1 digit |
| データ蓄積 | グラフデータ99件（荷重-変位曲線データ） ポイントデータ 9,999件（試験日時・最大荷重値・最大荷重時の変位値） |
| その他 | 最大値ホールド、設定値によるブザー音、オートパワーオフ |
| 大きさ・重さ | 収納箱 本体 320×215×230ｍｍ 測定部・ポンプ 620×255×250ｍｍ 付属品 420×255×325ｍｍ 本体 11.0kg、測定部 1.0kg、油圧ポンプ部 3.9kg |
| 電源 | 単3アルカリ電池×4本 【電池寿命】連続使用時間約30時間（バックライト無点灯時） |
| ※ 専用ソフト | 対応OS Win 10、Microsoft Excel2013以上がインストールされていること。 |
グラフ試験モード（画面イメージ）
専用ソフト
オプション品 Ｄ筋チャック/プリンタ
Ｄ筋チャック
Aセット(D10・D13・D16）
Bセット（D16・D19・D22）
C（D25）
Ｄ筋(異形鉄筋)に対するねじ切りが不要で、簡単にセットができます。
取り外しやすい形状で試験時間を短縮でき、作業効率がアップします。
小型・軽量で持ち運びに便利（小型収納ケース付）
プリンタ
試験結果をその場でプリントアウトできます。
【電源】充電式専用リチウムイオン電池
充電約2.5時間で、約100ｍ印字可能
【販売消耗品】感熱記録紙
