TC-32Kデータロガーひずみ測定器

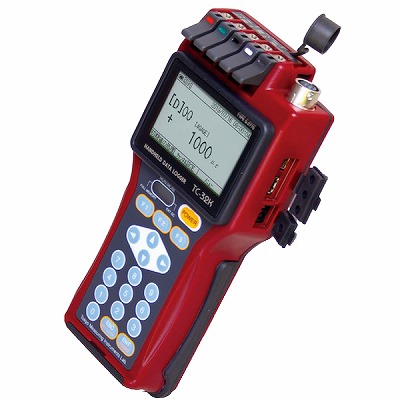

TC-32K
ひずみ測定用小型データロガー
ひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体の測定が可能

特徴

特徴

◆ひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体の測定ができる１点用測定器です。
オプションのスイッチボックスＣＳＷ－５Ａ－０５を使用すると５点の自動測定も可能です。

◆高輝度ＬＣＤ、日本語表示で操作も容易です。

◆ＴＥＤＳに対応(＊)しています。

◆１Ｇ４Ｗ（１ゲージ４線式ひずみ測定法）に対応しています。

◆ひずみ測定では、完全な補正方法コメット（Comet）を搭載しています。

◆電源は、単３乾電池とＡＣアダプタの２電源方式です。

◆データメモリエリアは最大８０，０００データを記録できます。
また２０通りの係数などのプログラムを予め設定できます。
スイッチボックスは最大１０台分のイニシャル値、係数などを設定できます。
（スイッチボックスはオプションです）

◆インターバルタイマ、データメモリ機能があり、ＣＦカードによるデータ記録も可能です。

◆リード線を接続する端子部は、強力ワンタッチタイプでばら線の接続も簡単です。

(＊) TEDS(Transducers Electronic Data Sheet)とは、荷重計や変位計などの変換器に容量や定格出力等の各パラメータを記録したICチップを内臓し、対応した測定器によりパラメータを読み取る事で、設定ミスなく短時間に自動認識する機能

仕様

測定点数 1点（TC-32K単体のみ）
5点（CSW-5A-05使用時）
測定対象 ひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体
インターバル インターバル：1秒から99時間59分59秒
スタート回数：1ステップあたり最大99回または無限回
ステップ数：最大5ステップのプログラム可能
実時刻スタート：ステップごとにスタート時刻(日・時・分・秒)を設定可能
ＧＯＴＯステップ：以前のステップにプログラムループ可能
スリープ機能：測定時間の5秒前に電源ON、計測終了後自動的にOFFになる。
メモリ 本体のみ：最大80,000データ（チャンネル・測定時刻・測定データ）
スイッチボックス使用時：最大29,400回測定（ボックスNo、チャンネル、測定時刻、測定データ×5点、単位×5点）
CFカード
プログラム設定 各点ごとに設定可能
係数：±（0.0001～99999）
単位：με、mV、℃、kN、mmなど40種類
小数点：小数点以下の表示を0～6桁任意に設定可能
初期値：任意測定チャンネル毎に書き込み可能
センサーモード：接続するセンサ種別を設定可能
防水性 IP54相当（コネクタキャップ装着時）
大きさ・重さ 本　体　：約102(W)×49(H)×223(D)mm　約800g　＊突起部を除く
スイッチボックス：約105(W)×41.5(H)×204(D)mm　約800g
電源 単3アルカリ電池×4本、AC100V（ACアダプターによる）
【電池寿命】連続使用時間約10［6］時間（ひずみ測定350Ωブリッジ接続時）
＊［　］内の時間は、スイッチボックスを併用した場合です。
付属品 ショルダーベルト、ＡＣアダプター、ＣＦカード（128MB）、カードリーダー、収納ケース、取扱説明書

オプション品

スイチボックス<br> ＣＳＷ－５Ａ－０５ スイチボックス
ＣＳＷ－５Ａ－０５
